- 내약품성의 우수.
- 물리적충격에 강함.
- 시공이 간편함, FLANGE, TYPE으로 연결이 편리.
- 수송유량이 매우큼.
- 고온, 저온에 사용이 용이함.
- 철관이 외부로 보호하고 있어서 동파에 아주 강함.
- 강관과 LINER가 특수 공법으로 결합되어 열팽창
특성을 가간과 동일 동파의 위험이 적음(P.P, P.E)
- 경제적인 배관제(P.P, P.E)
|
|
| |
|
| |
|

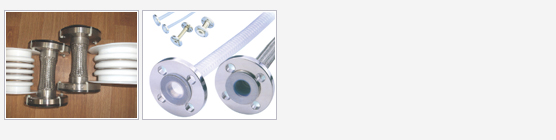

⊙ PTFE 팽창 조인트
|
 |
| |

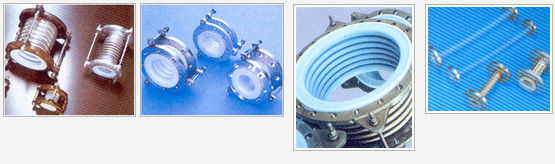

PTFE팽창조인트는 화학, 식품, 제약분야등
파이프라인에 설치되어 파이프라인의 팽창과 수축 및 진동에 견딜 수 있을 뿐만 아니라 일반 조인트보다 고청정도를 유지할 수 있습니다.
당사에서는 PTFE, PFA의 2종류를 생산하고
있습니다. |
|
|
|
 |
 |
 |
| |
 |
 |
 |
 |
 |
 |
|
|

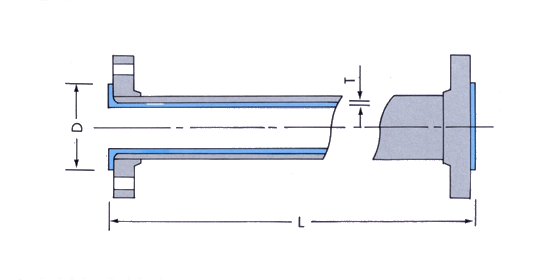

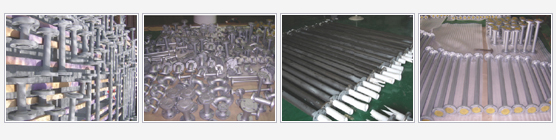

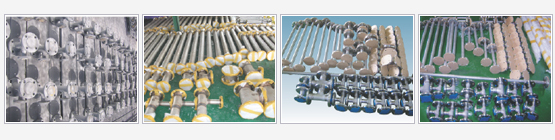

| A) PIPE |
|
|

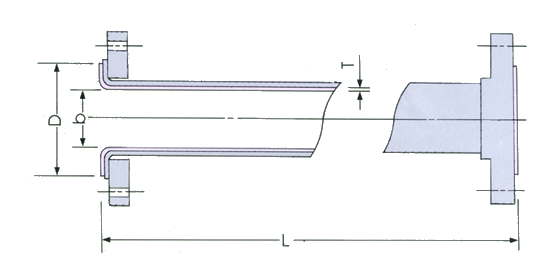

| BASIC DIMENSIONS |
(UNIT:mm)
NOMINAL
SIZE |
FLARED DIA.
D |
INSIDE DIA.
d |
LINER TH'K
T |
| 3/4B(20A) |
50 |
17 |
2.0 |
| 1B(25A) |
56 |
21 |
3.0 |
| 1 ½ B(40A) |
80 |
32 |
3.0 |
| 2B(50A) |
92 |
46 |
3.0 |
| 2 ½ B(65A) |
110 |
59 |
3.0 |
| 3B(75A) |
130 |
70 |
3.5 |
| 4B(100A) |
155 |
94 |
4.0 |
| 6B(150A) |
215 |
141 |
4.5 |
| 8B(200A) |
165 |
190 |
4.5 |
| 10B(250A) |
325 |
238 |
5.0 |
| 12B(300A) |
370 |
287 |
5.0 |
|
※ MAX.LENGTH:L=3,000
STANDARD FLANGE: ANSI 150#,JIS IOK |

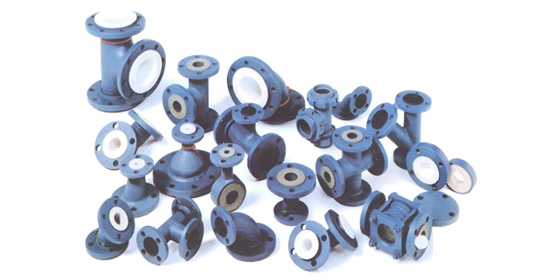

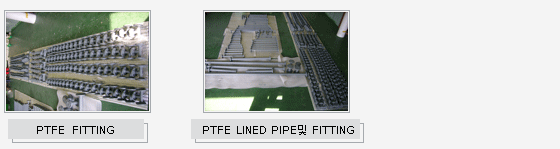

| B) FITTING |
| (1)90˚ ELBOW |
45˚ ELBOW |
|
|
|

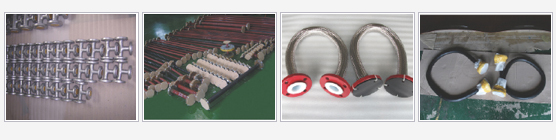

| (2)TEE, REDUCING TEE |
INSTRUMENT TEE |
|
|
|
|
| BASIC DIMENSIONS |
(UNIT:mm)
NOMINAL
SIZE |
FLARED DIA.
D /D1/D2 |
A |
B |
H |
| 3/4B(20A) |
50 |
80 |
55 |
- |
| 1B(25A) |
56 |
89 |
55 |
89 |
| 1 ½ B(40A) |
80 |
102 |
67 |
102 |
| 2B(50A) |
92 |
114 |
73 |
114 |
| 2 ½ B(65A) |
110 |
130 |
80 |
130 |
| 3B(75A) |
130 |
140 |
86 |
140 |
| 4B(100A) |
155 |
165 |
112 |
165 |
| 6B(150A) |
215 |
203 |
137 |
203 |
| 8B(200A) |
265 |
229 |
150 |
229 |
| 10B(250A) |
325 |
279 |
175 |
279 |
| 12B(300A) |
370 |
305 |
205 |
305 |
|

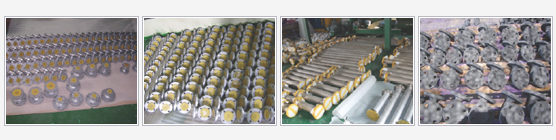

| 3) REDUCER |
| CONC. REDUCER |
ECC. REDUCER |
|
|
|
|
| BASIC DIMENSIONS |
(UNIT:mm)
NOMINAL
SIZE |
C |
| 1B(25A) x 1/2B |
89 |
| 1 ½ B(40A) x 1B |
100 |
| 2B(50A) x 1B,1 ½B |
114 |
| 2 ½ B(65A) x 1 ½B, 2B |
130 |
| 3B(75A) x 1 ½B, 2B, 3B |
140 |
| 4B(100A) x 2B, 3B |
165 |
| 6B(150A) x 2B, 3B, 4B |
203 |
| 8B(200A) x 4B, 6B |
229 |
| 10B(250A) x 6B, 8B |
279 |
| 12B(300A) x 8B, 10B |
305 |
|
| |
| |

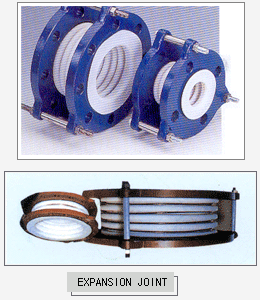

| 4) EXPANSION JOINT |
|
|
| BASIC DIMENSIONS |
(UNIT:mm)
NOMINAL
SIZE |
3 CONVOLUTIONS |
5 CONVOLUTIONS |
| L(min.-max.) |
α |
k |
L(min.-max.) |
α |
k |
| 1B(25A) |
35-47 |
12˚ |
10 |
65-80 |
20˚ |
16 |
| 1 ½ B(40A) |
52-65 |
10˚ |
10 |
70-95 |
16˚ |
17 |
| 2B(50A) |
52-76 |
9˚ |
11 |
73-117 |
15˚ |
17 |
| 3B(75A) |
58_89 |
8˚ |
12 |
85-137 |
13˚ |
20 |
| 4B(100A) |
61-94 |
7˚ |
13 |
88_143 |
11˚ |
21 |
| 6B(150A) |
67-104 |
5˚ |
14 |
97-158 |
9˚ |
23 |
| 8B(200A) |
73-112 |
5˚ |
15 |
106-173 |
8˚ |
25 |
| 10B(250A) |
78_121 |
4˚ |
16 |
115-186 |
7˚ |
27 |
| 12B(300A) |
85-131 |
4˚ |
18 |
123-200 |
6˚ |
29 |
|
|
|
|
 |
| |
 |
 |

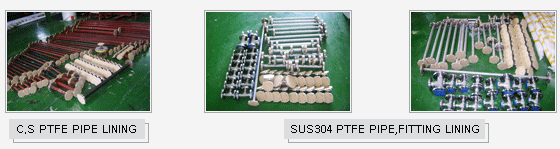

| A) PIPE |
|
|
| BASIC DIMENSIONS |
(UNIT:mm)
NOMINAL
SIZE |
FLARED DIA.
D |
LINER TH'K
T |
REMARK |
| 1B(25A) |
60 |
3.0 |
a)MAX. LENGTH:
L=3000
b)STEEL FLANGE:
ANSI 150# OR
JIS 10Kg/㎠
c)STEEL PIPE:
A-53 Sch. 40 OR
KSD 3507 |
| 1 ½ B(40A) |
78 |
3.5 |
| 2B(50A) |
92 |
4.0 |
| 2 ½ B(65A) |
112 |
4.0 |
| 3B(75A) |
120 |
4.5 |
| 4B(100A) |
150 |
5.5 |
| 6B(150A) |
206 |
6.0 |
| 8B(200A) |
256 |
7.0 |
| 10B(250A) |
320 |
7.0 |
| 12B(300A) |
365 |
8.0 |
|

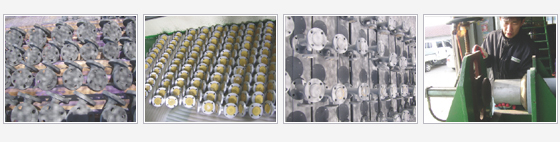

| B) FITTING |
|
|
| 2) TEE / INSTRUMENT TEE |
|
|
| 3) CONC. REDUCER / ECC. REDUCER |
|
|
| BASIC DIMENSIONS |
|
(UNIT:mm)
NOMINAL
SIZE |
A |
B |
C |
FLARED DIA.
D /D1/D2 |
H |
| 1B(25A) |
89 |
45 |
114 |
60 |
120 |
| 1 ½ B(40A) |
102 |
57 |
114 |
78 |
125 |
| 2B(50A) |
114 |
64 |
127 |
92 |
140 |
| 2 ½ B(65A) |
125 |
76 |
140 |
112 |
150 |
| 3B(75A) |
140 |
76 |
152 |
120 |
160 |
| 4B(100A) |
165 |
102 |
178 |
150 |
176 |
| 6B(150A) |
203 |
127 |
229 |
206 |
200 |
| 8B(200A) |
229 |
140 |
279 |
256 |
230 |
| 10B(250A) |
279 |
165 |
305 |
320 |
|
| 12B(300A) |
305 |
191 |
356 |
365 |
|
|
| |
| |
|
|
|
|
|
|
|
